Diagrama de Ishikawa ou Espinha de Peixe

Se você já tentou resolver um problema e sentiu que estava apenas lidando com os sintomas, e não com a raiz da questão, então precisa conhecer o Diagrama de Ishikawa 🐟. Também chamado de Diagrama de Causa e Efeito ou Diagrama de Espinha de Peixe (Fishbone em Inglês), essa ferramenta é ideal para quem deseja analisar problemas de forma profunda e objetiva.

Neste post, você vai entender o que é esse diagrama, como ele funciona, onde aplicá-lo e verá um exemplo prático. Vamos mergulhar nesse tema? 🎯

1. O que é o Diagrama de Ishikawa?

O Diagrama de Ishikawa foi desenvolvido por Kaoru Ishikawa, um engenheiro químico japonês, na década de 1960. Ele é usado para identificar, explorar e representar graficamente todas as possíveis causas de um problema.

Visualmente, o diagrama lembra o formato de uma espinha de peixe, com o “efeito” (problema) na “cabeça” do peixe e as possíveis causas principais nas “espinhas” 🐟.

2. Para que serve o Diagrama de Espinha de Peixe?

Essa ferramenta é ideal para:

• Diagnosticar a causa raiz de problemas;
• Melhorar processos;
• Identificar gargalos e falhas;
• Planejar ações corretivas;
• Trabalhar em equipe com foco na solução.

É muito utilizada em áreas como qualidade, engenharia, gestão de projetos, saúde, manufatura e até no setor de serviços.

3. Estrutura do Diagrama

O Diagrama de Ishikawa parte de uma estrutura visual simples, mas poderosa:

👉 Problema (Efeito)

• É colocado na cabeça do peixe, à direita.
• Representa o efeito ou resultado indesejado que se deseja investigar.

👉 Categorias de Causas

As causas principais são desenhadas como “espinhas” saindo da “espinha dorsal” do peixe. As categorias mais comuns são conhecidas como 6M:

1. Método – Processos ou procedimentos utilizados.
2. Máquina – Equipamentos, ferramentas ou tecnologia.
3. Medida – Métricas, controles e indicadores.
4. Mão de obra – Pessoas envolvidas, habilidades, treinamento.
5. Meio ambiente – Condições físicas, culturais ou externas.
6. Material – Matéria-prima, insumos, qualidade dos materiais.

Essas categorias são apenas uma base — você pode adaptá-las de acordo com sua área de atuação ou natureza do problema 📌.

4. Como montar um Diagrama de Ishikawa (passo a passo)

💡 Passo 1: Defina o problema claramente
Escreva o problema na “cabeça do peixe”, de forma objetiva.

💡 Passo 2: Escolha as categorias principais
Use os 6Ms ou adapte para sua realidade (ex: em software, pode usar Pessoas, Processos, Ferramentas, Requisitos, etc.).

💡 Passo 3: Brainstorming de causas
Com a equipe, liste possíveis causas dentro de cada categoria. Pergunte sempre: “O que pode estar contribuindo para esse problema?”

💡 Passo 4: Adicione causas secundárias
Explore causas das causas, criando ramificações adicionais.

💡 Passo 5: Analise e priorize
Reveja as causas mapeadas e destaque as mais prováveis ou impactantes.

💡 Passo 6: Planeje ações
Com base nas causas prioritárias, defina o que pode ser feito para eliminar ou mitigar o problema.

5. Exemplo prático: Atraso na entrega de pedidos

Vamos imaginar que uma empresa está sofrendo com atrasos nas entregas. O diagrama pode ser preenchido da seguinte forma:

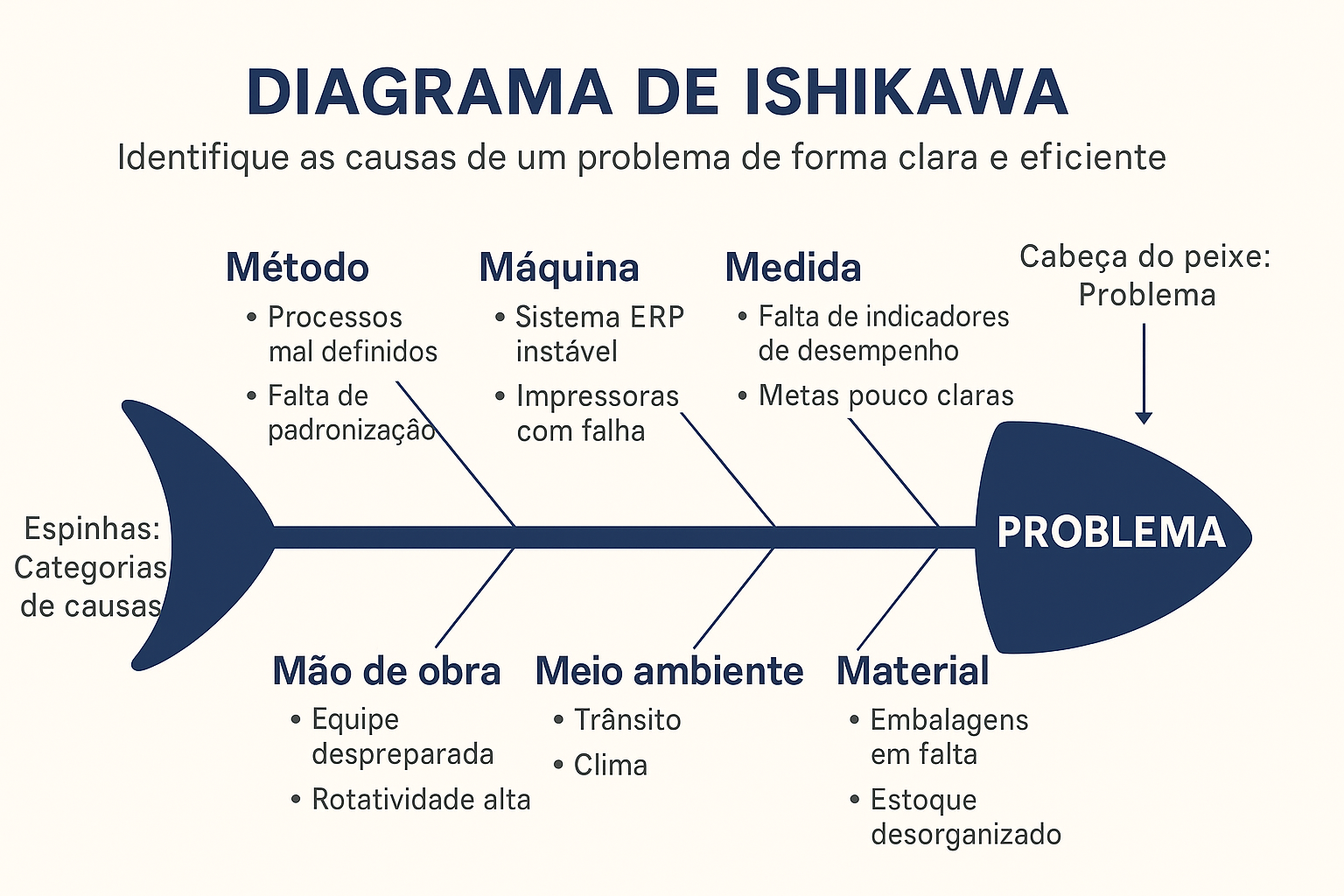

Problema: Atraso na entrega dos pedidos

Essa análise permite que a equipe compreenda onde estão os maiores problemas e crie ações pontuais para cada um deles 🎯.

6. Vantagens do Diagrama de Ishikawa

✅ Clareza visual: Ajuda a organizar ideias de forma estruturada.
✅ Foco nas causas reais: Vai além dos sintomas do problema.
✅ Facilita trabalho em equipe: Incentiva o brainstorming e a colaboração.
✅ Adaptação fácil: Pode ser usado em qualquer área e nível da organização.
✅ Complementa outras ferramentas: Pode ser usado junto com PDCA, 5 Porquês, 5W2H etc.

7. Relação com a Gestão da Qualidade

O Diagrama de Ishikawa é uma ferramenta poderosa na Gestão da Qualidade porque sistematiza a análise de problemas, apoia a tomada de decisão baseada em dados e contribui para a melhoria contínua, princípios centrais de normas como ISO 9001. Por exemplo:

1. Identificação de Causas de Problemas
   • O diagrama ajuda a mapear as possíveis causas de um defeito ou falha em um processo, organizando-as em categorias (como 6M: Método, Matéria-prima, Mão de obra, Máquinas, Meio ambiente e Medição).
2. Análise Estruturada
   • Facilita a visualização das relações entre causas e efeitos, permitindo que equipes discutam e priorizem as raízes dos problemas de qualidade.
3. Melhoria Contínua (PDCA e Kaizen)
   • É uma ferramenta essencial em metodologias como PDCA (Plan-Do-Check-Act) e Kaizen, pois auxilia no planejamento de ações corretivas e preventivas.
4. Prevenção de Não Conformidades
   • Ao entender as causas profundas dos problemas, as organizações podem implementar controles para evitar sua recorrência, aumentando a qualidade dos produtos/serviços.
5. Engajamento da Equipe
   • Promove a participação colaborativa de diferentes áreas (produção, engenharia, qualidade) na resolução de problemas, alinhando-se aos princípios da Gestão da Qualidade Total (TQM).

8. Dicas para um uso mais eficaz

🔸 Use o diagrama em equipe — mais pontos de vista = melhor diagnóstico.
🔸 Evite respostas genéricas — detalhe ao máximo as causas.
🔸 Use dados para validar as causas mais prováveis.
🔸 Após o diagnóstico, não esqueça da ação! Use o que foi descoberto para melhorar o processo.

9. Conclusão

O Diagrama de Ishikawa é uma ferramenta clássica, mas continua extremamente atual. Ele ajuda você e sua equipe a enxergar além do óbvio, entender a origem dos problemas e agir com mais precisão 🧠✨.

Se você quer melhorar processos, reduzir falhas e tomar decisões com base em análise real, adote o Diagrama de Espinha de Peixe na sua rotina de trabalho!
